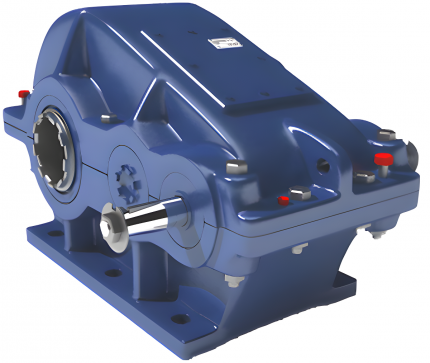

Редукторы двухступенчатые — 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250
от 35000 ₽
| Количество ступеней |
Двухступенчатые |
|---|---|
| Расположение осей |
Параллельное |
Дополнительная информация по габаритным размерам редукторов, валов, передаточным числам и пр. доступна в каталоге
Описание
Назначение
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типоразмеров 1Ц2У-100, 1Ц2У- 125, 1Ц2У- 200, 1Ц2У-250 предназначены для изменения крутящих моментов и частот вращения.
Условия применения редукторов цилиндрических 1Ц2У-100, 1Ц2У- 125, 1Ц2У-160, 1Ц2У- 200, 1Ц2У-250:
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин.;
- температура внешней среды от минус 40C до плюс 50С;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг /куб.м.;
- климатические исполнения У, Т для категории размещения 1…3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69
Технические характеристики
| Параметры | Типоразмер 1Ц2У | ||||||
| 100 | 125 | 160 | 200 | 250 | |||
| Номинальные передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | ||||||
| Ном. крутящий момент на вых. валу при длительной работе с постоянной нагрузкой, Нм | непрерывный (Н) ПВ=100% | 315 | 630 | 1250 | 2500 | 5000 | |
| Номинальный крутящий момент на вых. валу при работе редуктора в повторно-кратковременных режимах, Нм | тяжелый (Т) ПВ=40% | 315 | 630 | 1600 | 3150 | 6300 | |
| средний (С) ПВ=25% | 2000 | 4000 | 8000 | ||||
| легкий (Л)
ПВ=15% |
2500 | 5000 | 10000 | ||||
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала,
Н |
входного | непрерывный (Н) ПВ=100% | 500 | 750 | 1000 | 2240 | 3150 |
| тяжелый (Т) ПВ=40% | 1150 | 2500 | 3550 | ||||
| средний (С) ПВ=25% | 1280 | 2800 | 4000 | ||||
| легкий (Л)
ПВ=15% |
1450 | 3150 | 4500 | ||||
| выходного | непрерывный(Н) ПВ=100% | 4500 | 6300 | 9000 | 12500 | 18000 | |
| тяжелый (Т) ПВ=40% | 10000 | 14000 | 20000 | ||||
| средний (С) ПВ=25% | 11200 | 16000 | 22400 | ||||
| легкий (Л)
ПВ=15% |
12500 | 18000 | 25000 | ||||
| КПД, не менее | 0,97 | ||||||
| Масса, кг | с чугунным корпусом | 37 | 55 | 95 | 170 | 310 | |
| с алюминиевым корпусом | 21 | 31,5 | 57 | — | — | ||
| Тип | аw2 | aw1 | L | L1 | 1 | 11 | l2 | l3 | Н | H1 | A | A1 | d | B | B1 | h | |
| не более | Чугун. корпус | Алюмин. корпус | |||||||||||||||
| Редуктор 1Ц2У-100 | 100 | 80 | 390 | 325 | 136 | 85 | 136 | 165 | 230 | 112 | 290 | 109 | 15 | 155 | 145 | — | 20±3 |
| Редуктор 1Ц2У-125 | 125 | 80 | 446 | 375 | 160 | 106 | 145 | 206 | 272 | 132 | 335 | 125 | 19 | 175 | 165 | — | 22±3 |
| Редуктор 1Ц2У-160 | 160 | 100 | 557 | 475 | 200 | 135 | 170 | 224 | 345 | 170 | 425 | 140 | 24 | 206 | 195 | 24±4 | 28±4 |
| Редуктор 1Ц2У-200 | 200 | 125 | 678 | 580 | 243 | 165 | 212 | 280 | 425 | 212 | 515 | 165 | 24 | 243 | 230 | 30±4 | — |
| Редуктор 1Ц2У-250 | 250 | 160 | 829 | 730 | 290 | 212 | 265 | 335 | 530 | 265 | 670 | 218 | 28 | 290 | 280 | 32±4 | — |
Размеры входных и выходных концов валов
(возможно изготовление концов валов под заказ).
| Тип | Вал | d | d1 | d3 | d4,
не более |
l | l1 | b | h | t |
| Редуктор 1Ц2У-100 | вх | 20 | 18,2 | M12x1,25 | 40 | 50 | 36 | 4 | 4 | 2,5 |
| Редуктор 1Ц2У-125 | 20 | 18,2 | M12x1,25 | 40 | 50 | 36 | 4 | 4 | 2,5 | |
| Редуктор 1Ц2У-160 | 25 | 22,9 | M16x1,5 | 45 | 60 | 42 | 5 | 5 | 3,0 | |
| Редуктор 1Ц2У-200 | 30 | 27,1 | M20x1,5 | 50 | 80 | 58 | 5 | 5 | 3,0 | |
| Редуктор 1Ц2У-250 | 40 | 35,9 | M24x2,0 | 63 | 110 | 82 | 10 | 8 | 5,0 | |
| Редуктор 1Ц2У-100 | вых | 35 | 32,10 | M20x1,5 | 50 | 80 | 58 | 6 | 6 | 3,5 |
| Редуктор 1Ц2У-125 | 45 | 40,90 | M30x2,0 | 75 | 110 | 82 | 12 | 8 | 5,0 | |
| Редуктор 1Ц2У-160 | 55 | 50,90 | M36x3,0 | 88 | 110 | 82 | 14 | 9 | 5,5 | |
| Редуктор 1Ц2У-200 | 70 | 64,75 | M48x3,0 | 100 | 140 | 105 | 18 | 11 | 7,0 | |
| Редуктор 1Ц2У-250 | 90 | 83,50 | M64x4,0 | 130 | 170 | 130 | 22 | 14 | 9,0 |
