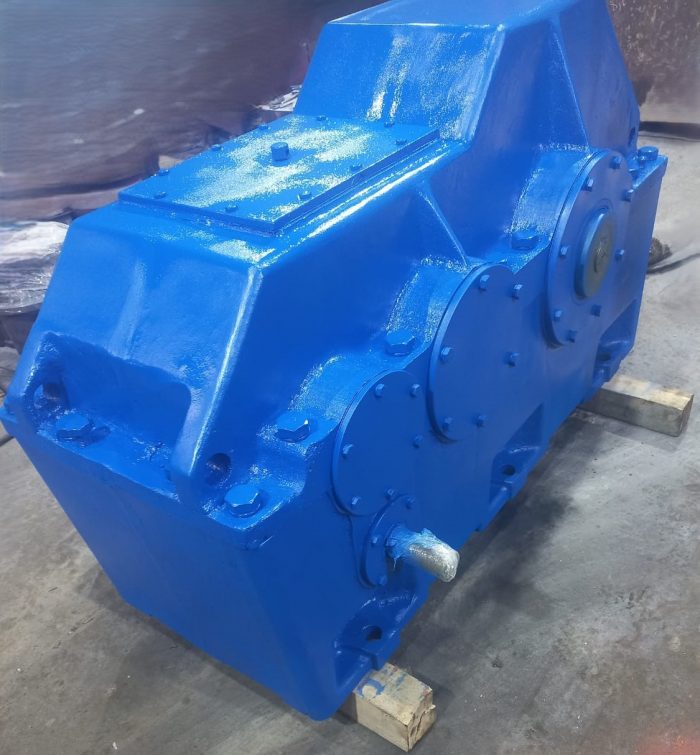

Редукторы цилиндрические горизонтальные трёхступенчатые тип Ц3Н, 1Ц3Н
от 750000 ₽
Редукторы цилиндрические горизонтальные с передачами Новикова серий 1Ц3Н, Ц3Н, Ц2Н являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
| Расположение осей |
Параллельное |
|---|---|
| Количество ступеней |
Двухступенчатые |
Дополнительная информация по габаритным размерам редукторов, валов, передаточным числам и пр. доступна в каталоге
Завод ИжМСК производит линейку редукторов типа Ц3Н с зацеплением Новикова, которое призвано обеспечить повышенную выносливость активных поверхностей зубьев, таким образом обеспечивая более высокий крутящий момент при сравнительно небольших габаритах редуктора.
Назначение редукторов типа Ц3Н
Назначение.
Редукторы цилиндрические горизонтальные с передачами Новикова серий 1Ц3Н, Ц3Н,
Ц2Н являются приводами общего назначения и предназначены для увеличения крутящего
момента и уменьшения частоты вращения различных машин и механизмов.
- Корпус редуктора из чугунных отливок марки СЧ20
- Редуктор Ц2Н-710 : отливки корпус 0126.5.00.0.01 (вес 1620 кг), крышка 0126.5.00.0.02 ( вес 1140 кг)
- Редуктор Ц2Н 630 : отливки корпус 0125.5.00.0.01 а ( вес 1100кг) и крышка 0125 .5.00.0.02 В (вес 700 кг)
- Вал шестерни сталь 40х Гост 4543-71 НВ 260…290
- Колёса зубчатые: Отливка 45Л-II Гост 977-75 НВ 179…207
Условия применения редукторов Ц3Н
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа длительная или с периодическими остановками, вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об/мин.;
- температура внешней среды от минус 40°С до плюс 50°С;
- повышенная запыленность, неагрессивная среда;
- климатические исполнения У, Т ( для категории размещения 1…4 ) по ГОСТ 15150-69.
Пример обозначения редуктора Ц3Н-630-125-12М(m12,z40)-У3:
редуктор цилиндрический(Ц), двухступенчатый(2), с передачами Новикова (Н),межосевым
расстоянием тихоходной ступени 630 мм, номинальным передаточным отношением 25
вариантом сборки12, с концом тихоходного вала ввиде зубчатой полумуфты М(m12,z40)
модулем12, числом зубьев 40, климатическим исполнением У и категорией размещения 3.
Варианты сборки:
Редукторы допускают кратковременные перегрузки в два раза превышающие номинальные, указанные в таблице и возникающие во время пуска и остановки двигателя при условии, если число циклов выходного вала за время действия этих перегрузок не превысит 5 • 10 4 в течение всего срока службы редуктора.
В редукторе предусмотрена картерная непроточная система смазки. В корпус редукторов рекомендуется заливать следующие марки масел: ИРп-75, ИРп-150 ТУ 38101451-78; ИСп-65, ИСп-110 ТУ 38101293-78, масла зарубежного производства: Mobilgear 627, Mobil D.T.E 27, Wiolan IT 150, МО 150 или другие, имеющие кинематическую вязкость в пределах 35-150 мм2 /с при температуре 50 °С.
| Тип | 1Ц3Н-450 | 1Ц3Н-500 | Ц3Н- 630 | Ц3Н- 710 | ||
| Передаточное число | 31,5*; 40; 50; 63; 80; 100; 125; 160;
200 |
|||||
| Номинальный крутящий момент на выходном валу, Нм | min | 31 500 | 50 000 | 85 000 | 100 000 | |
| max | 35 500 | 56 000 | 90 000 | 100 000 | ||
| Номинальная передаваемая мощность, кВт | min | 28 | 39 | 67 | 78,5 | |
| max | 157 | 196 | 353,5 | 393 | ||
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала, Н | Выход. | min | 71 000 | 56 000 | 71 000 | 79 000 |
| max | 71 000 | 60 000 | 75 000 | 79 000 | ||
| Вход. | min | 2 500 | 2 000 | 2 650 | 2 800 | |
| max | 3 550 | 4 500 | 6 000 | 6 400 | ||
| Масса, кг, не более | 1700 | 2120 | 3 900 | 5 020 | ||
| Тип | aw1 | aw2 | aw3 | L | l0 | l1 | l2 | l3 | A | A1 | B | B1 | H | H1 | d |
| 1Ц3Н-450 | 200 | 280 | 450 | 1460 | 260 | 530 | 430 | 650 | 1060 | 515 | 630 | 590 | 870 | 450 | 35 |
| 1Ц3Н-500 | 225 | 315 | 500 | 1680 | 360 | 615 | 460 | 690 | 1220 | 580 | 700 | 650 | 1055 | 530 | 42 |
| Ц3Н-630 | 250 | 400 | 630 | 1960 | 585 | 970 | 570 | 760 | 1770 | 540 | 760 | 650 | 1220 | 630 | 52 |
| Ц3Н-710 | 280 | 450 | 710 | 2250 | 667 | 1060 | 575 | 870 | 2010 | 600 | 780 | 740 | 1400 | 710 | 52 |
