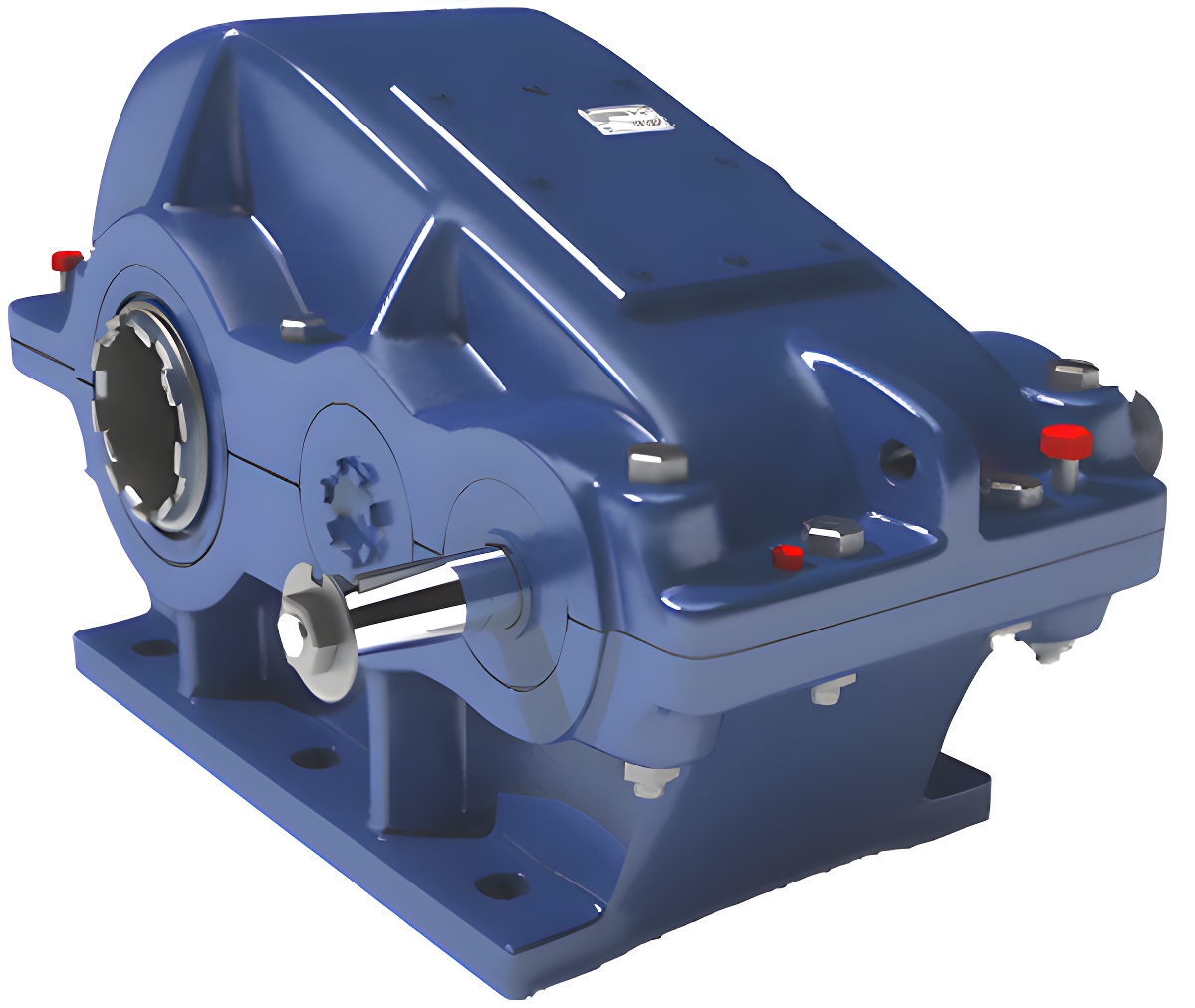

Редукторы Ц2-250, Ц2-300, Ц2-350, Ц2-400, Ц2-400П, Ц2-500, Ц2-650, Ц2-750, Ц2-1000
от Первоначальная цена составляла 40000 ₽.35000 ₽Текущая цена: 35000 ₽.
| Расположение осей |
Параллельное |
|---|---|
| Количество ступеней |
Двухступенчатые |
Дополнительная информация по габаритным размерам редукторов, валов, передаточным числам и пр. доступна в каталоге
Редукторы цилиндрические двухступенчатые горизонтальные специальные крановые типа Ц-2
предназначены для использования в приводах механизмов подъема и передвижения
грузоподъемных кранов. Служат для увеличения крутящих моментов и уменьшения частоты вращения. Редукторы применяются в районах с умеренным климатом (исполнение У), сухим и влажным тропическим климатом (исполнение Т), категорий размещения 1, 2, 3, 4 (работа на открытом воздухе под навесом, в закрытых помещениях и помещениях с регулируемым климатом).
Условия применения редукторов цилиндрических Ц2-250, Ц2-300, Ц2-350, Ц2-400, Ц2-400П, Ц2-500, Ц2-650, Ц2-750, Ц2-1000
— нагрузка постоянная и переменная, одного направления и реверсивная;
— работа постоянная и с периодическими остановками;
— вращение валов в любую сторону, частота вращения быстроходного вала до 1500 об/мин
| Редукторы тип Ц2 | 250 | 300 | 350 | 400 | 400П | 500 | 600 | 750 | 1000 | |
| 600; 750; 1000; 1500 | ||||||||||
| 250 | 300 | 350 | 400 | 500 | 650 | 750 | 1000 | |||
| Передаточные числа | Номинальные | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 | ||||||||
| Фактические | 8,3; 9,8; 12,41; 16,3; 19,88; 24,9; 32,42; 41,34; 50,94 | |||||||||
| Коэффициент полезного действия | 0,96 | |||||||||
| Объем масла при струйном смазывании, л/мин | 86 | 138 | 210 | 315 | 290 | 500 | 1100 | 1650 | 3700 | |
Варианты сборки*:
*редукторы с концами валов в виде части зубчатой муфты изготавливаются по вариантам сборки 11, 12, 14, 15, 21, 22, 24, 25, 31, 32, 34, 35.
В корпус редукторов рекомендуется заливать следующие марки масел: ИРп-75 ТУ 38.101853-83; И-40А ГОСТ 20799-88; ТАП-15В ГОСТ 23652-79; ТАД-17 ГОСТ 23652-79; ЛСЗп ТУ38-1011267-72; ТС-10-ОТП ГОСТ 23652-79; ЛСЗп-6 ТУ38-1011267-72; ТСп-10 ГОСТ 23652-79
|
Тип |
аw |
В, B1 |
B2 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
Н |
Н1 |
Н2 |
n |
d |
Масса
(без масла), кг |
| Ц2-250 | 250 | 260 | 210 | 515 | 220 | 198 | 255 | 280 | 145 | 0 | 285 | 310 | 160 | — | 4 | 22 | 86,0 |
| Ц2-300 | 300 | 300 | 250 | 620 | 255 | 227 | 280 | 300 | 165 | 0 | 350 | 362 | 190 | — | 4 | 26 | 138 |
| Ц2-350 | 350 | 330 | 280 | 700 | 300 | 255 | 320 | 345 | 180 | 200 | 0 | 409 | 212 | — | 6 | 26 | 210 |
| Ц2-400 | 400 | 380 | 320 | 805 | 325 | 280 | 350 | 375 | 205 | 250 | 0 | 505 | 265 | — | 6 | 33 | 315 |
| Ц2-500 | 500 | 440 | 360 | 985 | 390 | 330 | 415 | 445 | 235 | 320 | 0 | 598 | 315 | — | 6 | 39 | 500 |
| Ц2-650 | 650 | 560 | 470 | 1270 | 480 | 410 | 510 | 550 | 295 | 260 | 260 | 695 | 315 | 95 | 8 | 39 | 1100 |
| Ц2-750 | 750 | 650 | 560 | 1455 | 570 | 480 | 595 | 645 | 340 | 300 | 300 | 783 | 355 | 100 | 8 | 46 | 1650 |
| Ц2-1000 | 1000 | 860 | 760 | 1905 | 740 | 645 | 745 | 805 | 445 | 400 | 400 | 1018 | 450 | 155 | 8 | 52 | 3700 |
