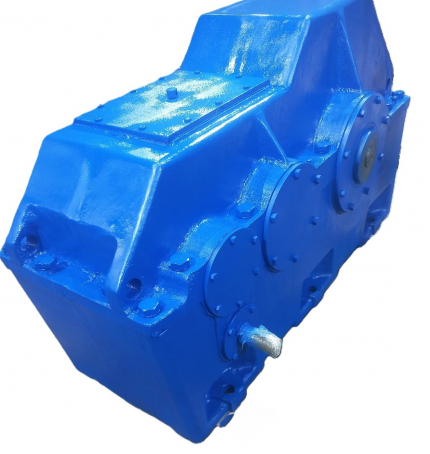

Редукторы двухступенчатые — РЦД-250, РЦД-350, РЦД-400

Назначение

Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РЦД-250, РЦД-350, РЦД-400 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

Условия применения:

• нагрузка постоянная и переменная, одного направления и реверсивная;
• работа длительная или с периодическими остановками;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1500 об/мин.;
• температура внешней среды от минус 40? до плюс 50?С;
• климатические исполнения У, Т ( для категории размещения 1…4 ) по ГОСТ 15150-69.

Пример записи условного обозначения

тип
межосевое расстояние
номинальное передаточное число
вариант сборки
климатическое исполнение и категория размещения

РЦД – 400 — 25 – 12 У 2
— то же с концом выходного вала в виде части зубчатой муфты 12МУ2
— то же с полым валом и вариантом сборки 16 16У2

Варианты сборки:

І – с концами валов под муфты или
в виде части зубчатой муфты;
ІІ – с концами под муфты;
ІІІ – с полым выходным валом редуктора

Примечания по сборкам типоразмеров редуктора РЦД:

— редуктор РЦД-250, РЦД-350 сборки 16, 26, а также РЦД-250 с концами валов в виду зубчатой муфты не изготавливаются;
— редуктор РЦД-400 с полыми валами, РЦД-350, РЦД-400 с выходным валом в виде зубчатой муфты изготавливаются только по согласованию с производителем.
