Циклоны

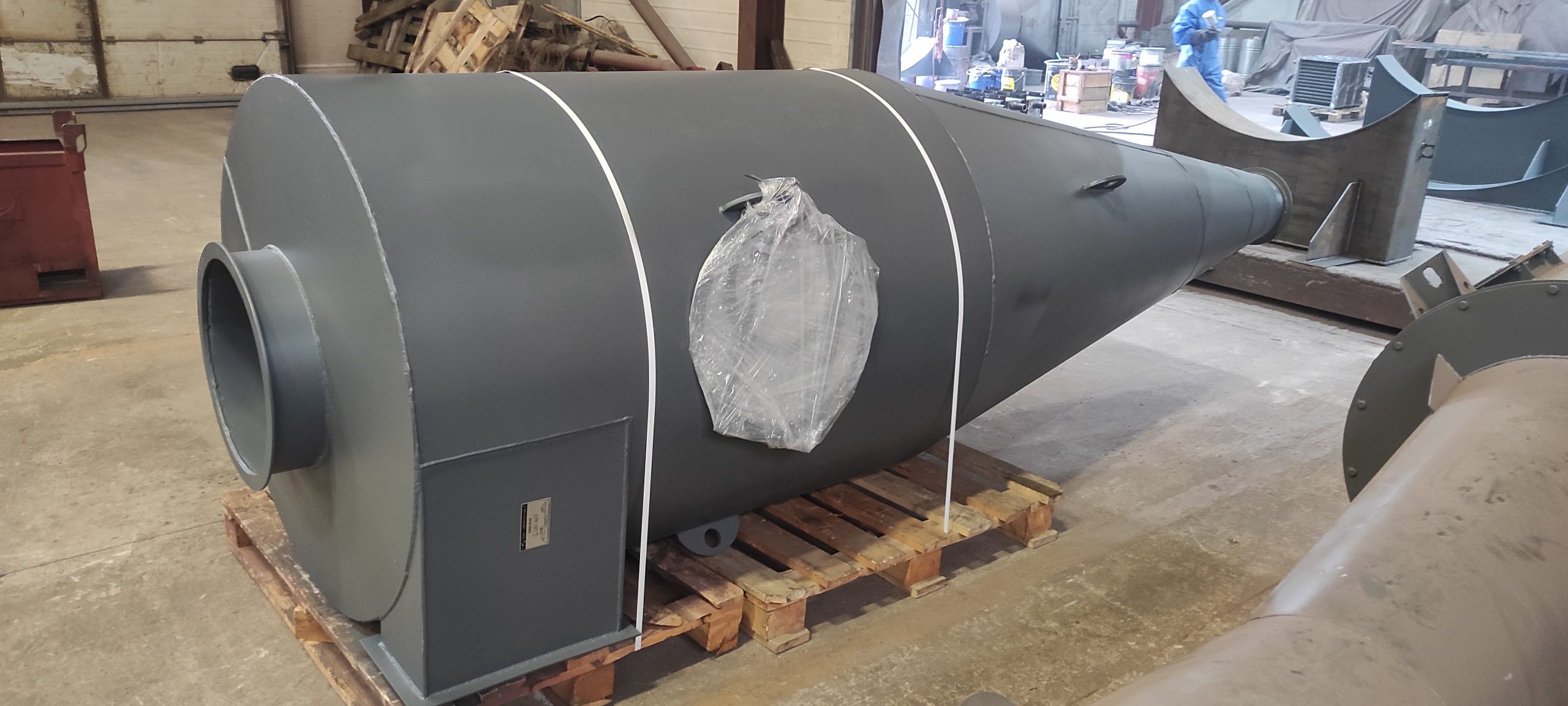

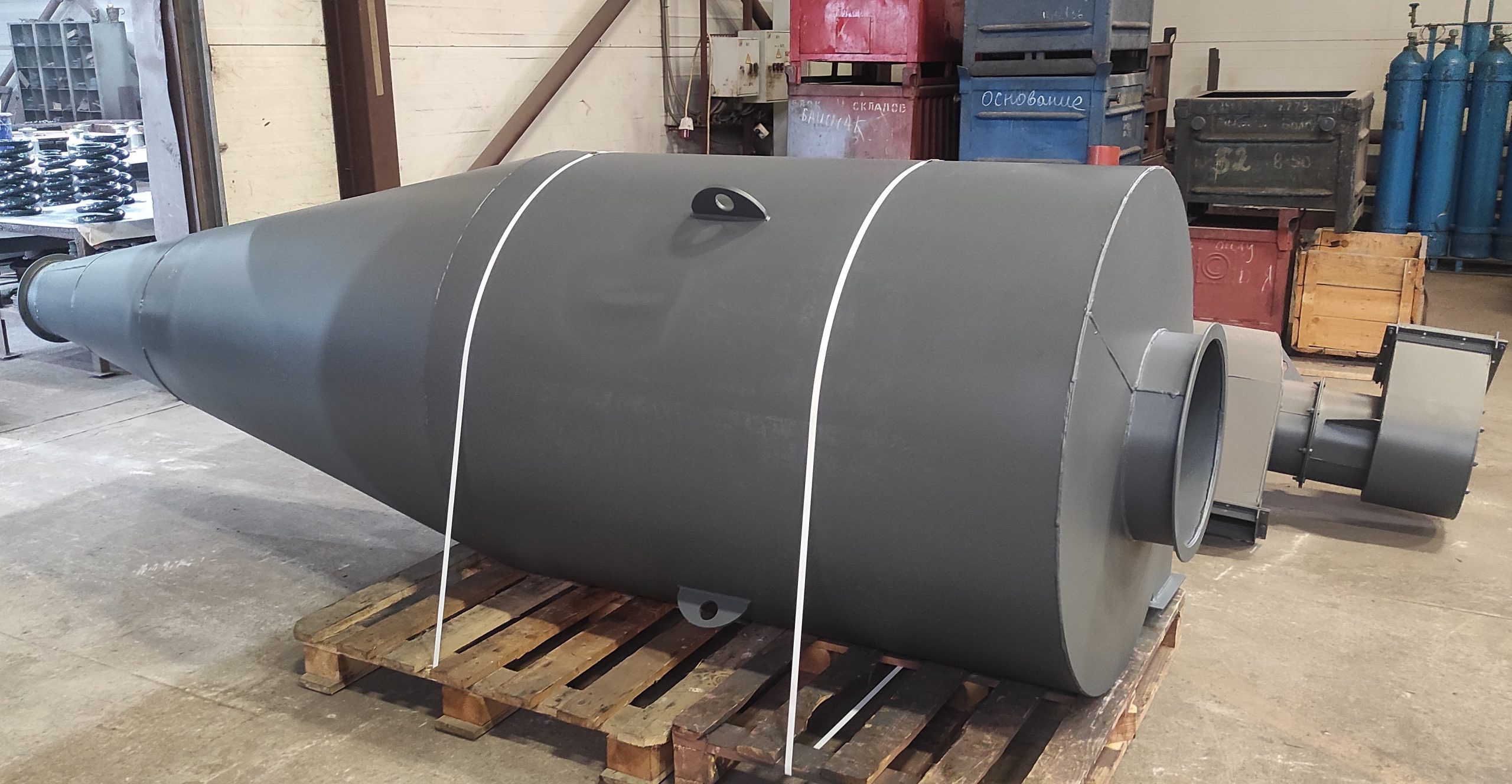

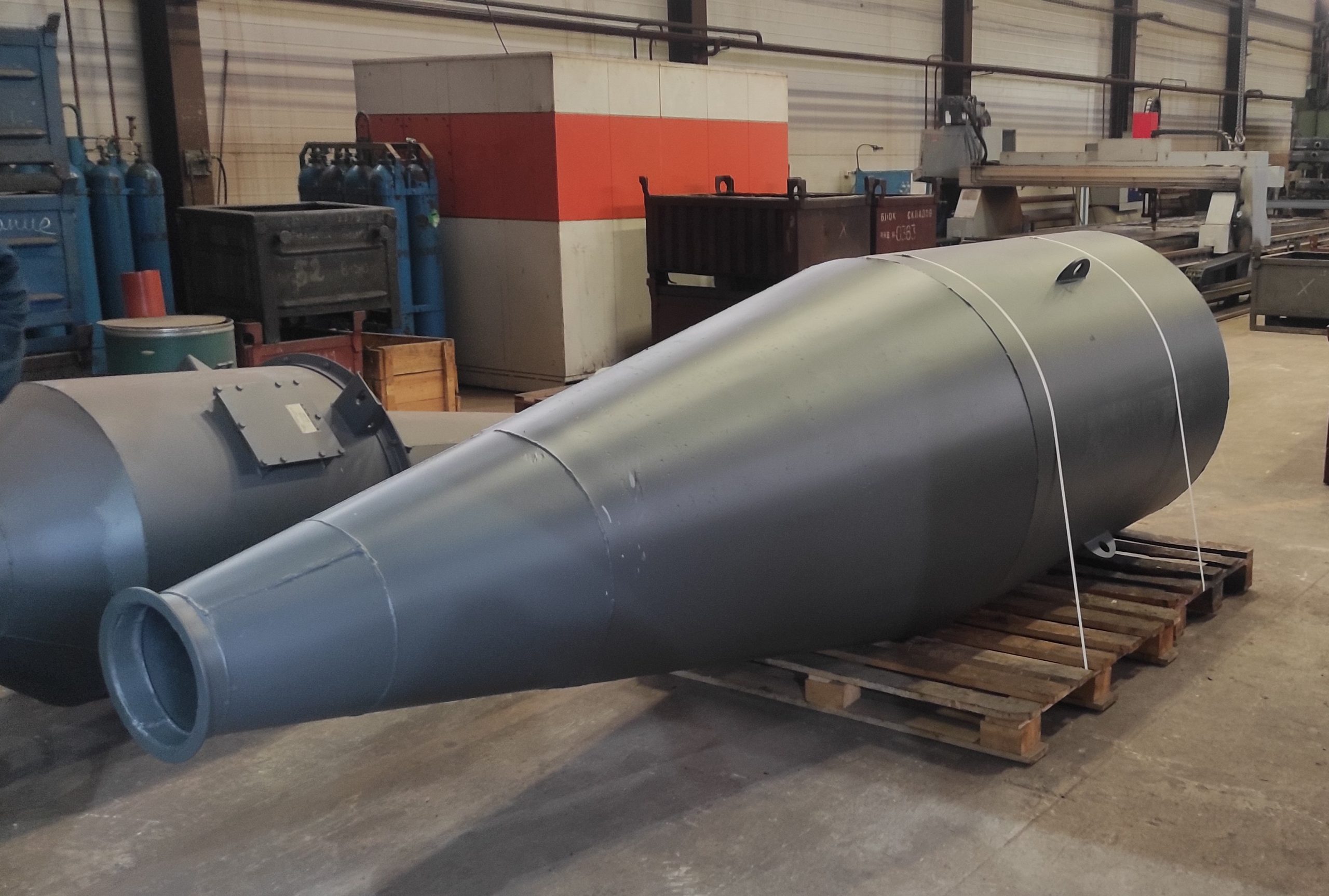

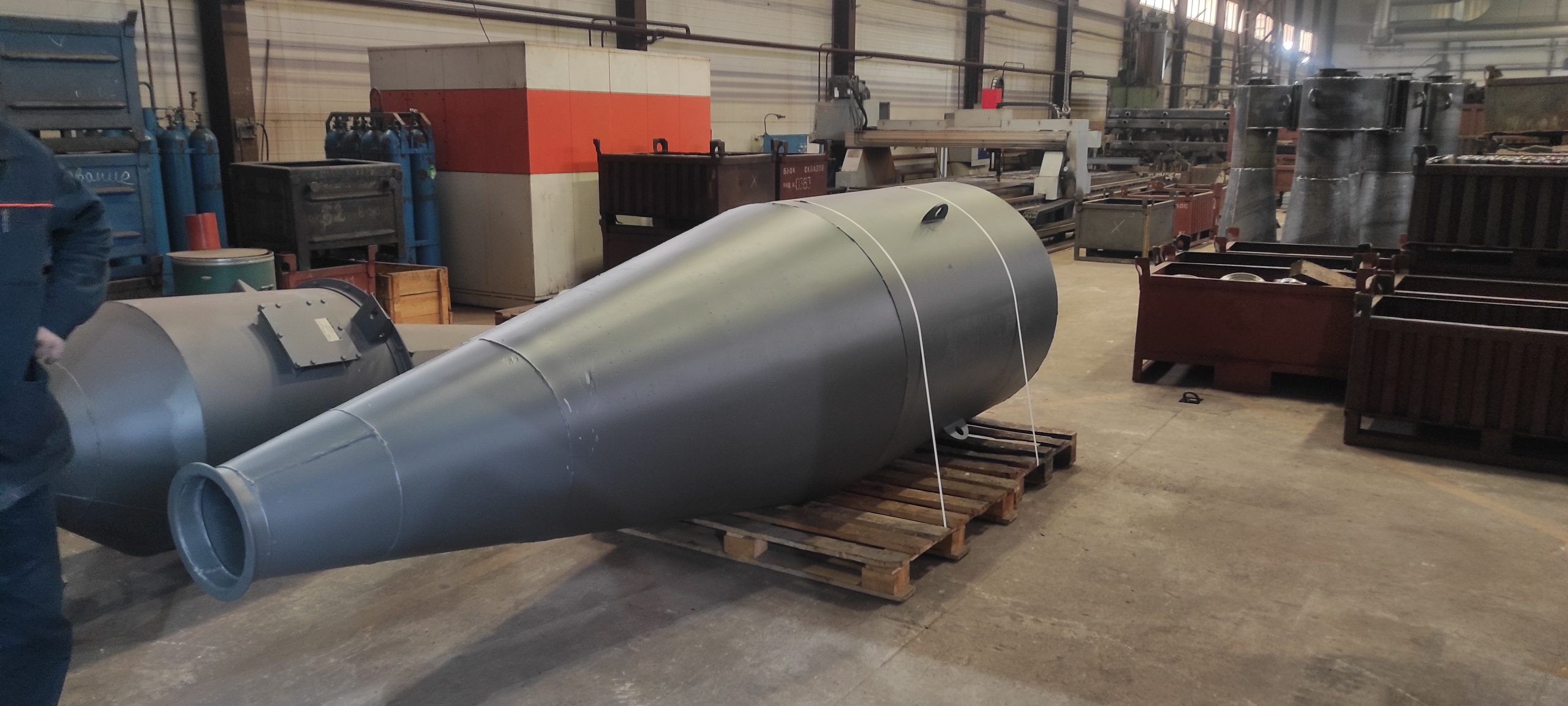

Циклоны ЦН-15(ЦН-11) предназначены для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива и т. д.), а также аспирационного воздуха в различных отраслях промышленности.
Циклоны нельзя применять в условиях токсичных или взрывоопасных сред, а также для улавливания сильно слипающейся пыли.

В зависимости от требований предъявляемых к очистке газа, циклоны могут иметь либо самостоятельное применение, либо использоваться в качестве аппаратов первой или второй ступеней очистки в сочетании с другими газоочистными аппаратами. Они устанавливаются на всасывающем участке системы газоходов.
Циклоны могут изготавливаться как левого так и правого исполнений.
В зависимости от компоновки групповые циклоны могут быть с камерой очищенного газа в виде “улитки” или “сборника”.
Бункеры циклонов – пирамидальной формы.
Для нормальной работы циклонов должна быть обеспечена непрерывная выгрузка пыли.
В технической характеристике приведены значения производительности, отнесенные к скорости в цилиндрической части циклона V =2,5 и 4,0 м/с. В обычных условиях оптимальной считается скорость 4,0 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.
В зависимости от температуры окружающей среды циклоны изготавливают из углеродистой стали (при температуре до –40°С) и низколегированной стали (при температуре ниже –40°С).

Условное обозначение:

ЦН -15 (ЦН-11)– где цифра угол наклона входного патрубка относительно горизонтали (град.); цифры после тире: первая – внутренний диаметр цилиндрической части циклона (мм); вторая (после знака умножения – количество циклонов в группе; У – с камерой очищенного газа в виде “улитки” или C – с камерой очищенного газа в виде “сборника”; П – пирамидальная форма бункера.
