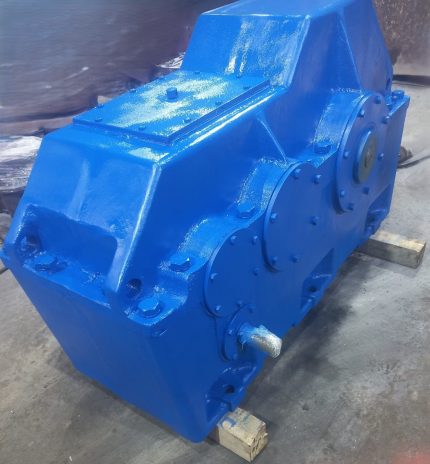

Редукторы двухступенчатые — РМ-250, РМ-350,РМ-400, РМ-500, РМ-650, РМ-750, РМ-850, РМ-1000
от 30654 ₽
| Количество ступеней |
Двухступенчатые |
|---|---|
| Расположение осей |
Параллельное |
Дополнительная информация по габаритным размерам редукторов, валов, передаточным числам и пр. доступна в каталоге
Описание
Назначение
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РМ-250, РМ-350, PM-400, РМ-500, Р650, РМ-750, РМ-850, PM-1000 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
Условия применения редукторов РМ
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа длительная или с периодическими остановками, вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об/мин.;
- температура внешней среды от минус 40°С до плюс 50°С;
- повышенная запыленность, неагрессивная среда;
- климатические исполнения У, Т ( для категории размещения 1…4 ) по ГОСТ 15150-69.
Технические характеристики
Условные обозначения:
-
- PБmax — максимально допустимая консольная нагрузка на входном валу, кН;
- PТmax — максимально допустимая консольная нагрузка на выходном валу, кН;
- PMmax — максимально допустимая консольная нагрузка на выходном валу в виде части зубчатой муфты, кН.
Варианты сборки:
І – с концами валов под муфты,
в виде части зубчатой муфты ;
ІІ – с концами под муфты
|
Редуктор РМ
|
||||||||||
|
Передаточное число
|
номинальное
|
50,00
|
40,00
|
31,50
|
22,40
|
20,00
|
16,00
|
12,50
|
10,00
|
8,00
|
|
фактическое
|
48,57
|
40,17
|
31,50
|
23,34
|
20,49
|
15,75
|
12,64
|
10,35
|
8,23
|
|
| Тип | aw | aw2 | L | l1 | L2 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | B2 | H | H1 | h | d | Масса, кг |
| Редуктор РМ-250 | 250 | 150 | 540 | 200 | 238,5 | 320 | 235 | 45 | 50 | 189 | 249 | 230 | 190 | 230 | 312 | 160 | 22 | 17 | 85 |
| Редуктор РМ-350 | 350 | 200 | 710 | 260 | 268,5 | 415 | 310 | 5P | 60 | 238 | 280 | 270 | 250 | 290 | 400 | 200 | 23 | 17 | 145 |
| Редуктор PM-400 | 400 | 250 | 816 | 270 | 325,5 | 440 | 370 | 80 | 75 | 288 | 367 | 300 | 270 | 310 | 490 | 250 | 25 | 17 | 210 |
| Редуктор PM-500 | 500 | 300 | 986 | 330 | 330 | 620 | 480 | 110 | 87 | 338 | 420 | 350 | 310 | 350 | 592 | 300 | 25 | 17 | 390 |
| Тип | aw | aw2 | L | l1 | L2 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | B2 | B3 | H | H1 | H2 | h | d | Масса, кг |
| Редуктор РМ-650 | 650 | 400 | 1278 | 430 | 430 | 830 | 490 | 215 | 155 | 445 | 460 | 470 | 410 | 470 | 318 | 697 | 320 | 95 | 35 | 25 | 878 |
| Редуктор РМ-750 | 750 | 450 | 1448 | 450 | 475 | 1025 | 620 | 275 | 230 | 491 | 525 | 510 | 450 | 510 | 356 | 743 | 320 | 130 | 35 | 25 | 1030 |
| Редуктор РМ-850 | 850 | 500 | 1632 | 510 | 550 | 1100 | 610 | 300 | 205 | 546 | 530 | 580 | 520 | 580 | 408 | 875 | 400 | 105 | 35 | 32 | 1230 |
| Редуктор РМ-1000 | 1000 | 600 | 1896 | 550 | 695,5 | 1350 | 870 | 350 | 250 | 639 | 645 | 660 | 590 | 660 | П72 | 965 | 400 | 200 | 40 | 32 | 2122 |
